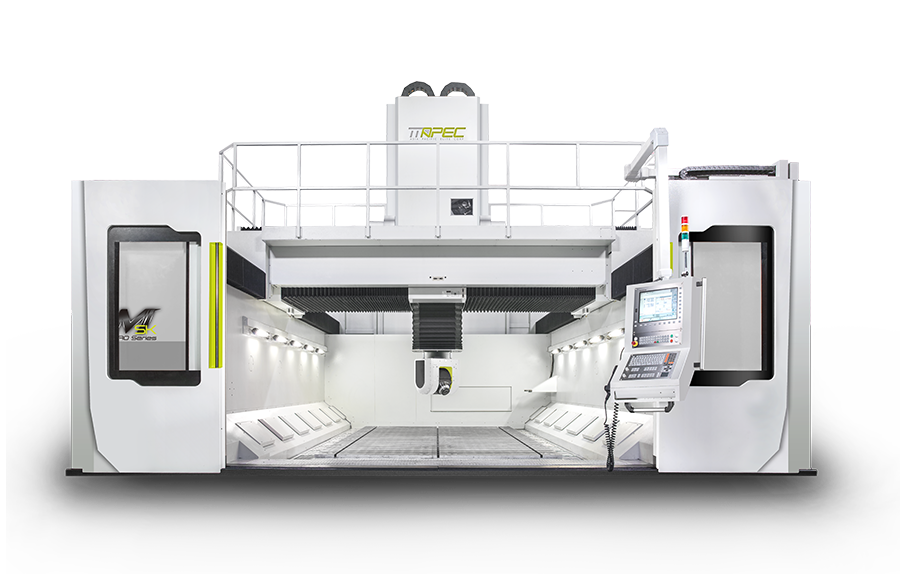

天车式箱中箱五轴加工中心机

五轴跨轨式高速龙门加工中心

SKM series

  • 005
  • 004
  • SKM

-航天专用机
-BOX-IN-BOX 全对称式双相形结构设计
-三轴线马驱动
-自动开合天棚全密设计
-横梁强力冲屑系统

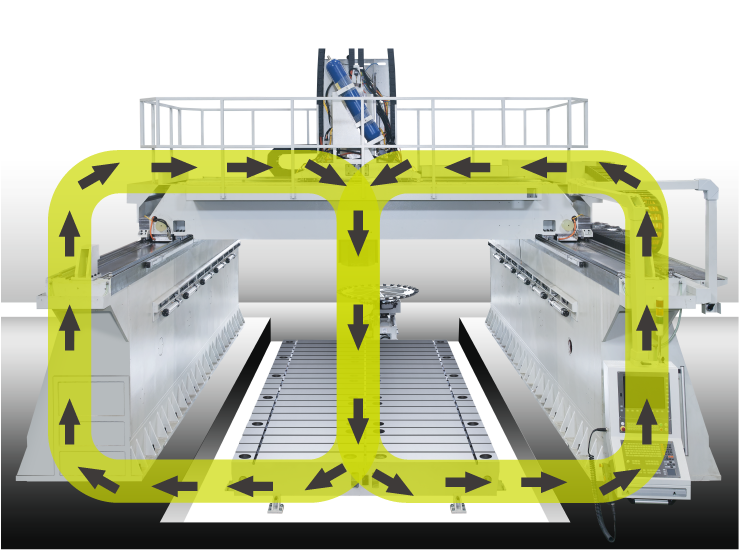

  • 双箱式构型-结构、驱动、热对称
    S K M 系列采B O X - I N - B O X 高刚性双箱式构型, 实现了力流与热对称, 其等效驱动源与被驱动件的重心共线
    D C G 效益: 优异的动态响应特性, 加工质量大幅改善, 缩短人工打磨时间

    ram不等壁厚六角形结构
    特殊六角形r a m 结构设计, 轻量又维持等刚性

    横梁强力冲屑系统
    高压高流量泵浦, 多组强力喷嘴加压除屑, 快速带离工件上累积的切屑

    复合式排屑系统
    双排屑机配置, 有效排除切屑, 搭配大容量水箱, 稳定提供大水量切削冷却液及排除切屑的使用

    精密五轴加工工艺
    五轴加工精度误差值在0 . 0 1 m m 以下

    铝合金加工专用主轴
    超高转速与功率主轴, 拥有最佳材料移除率

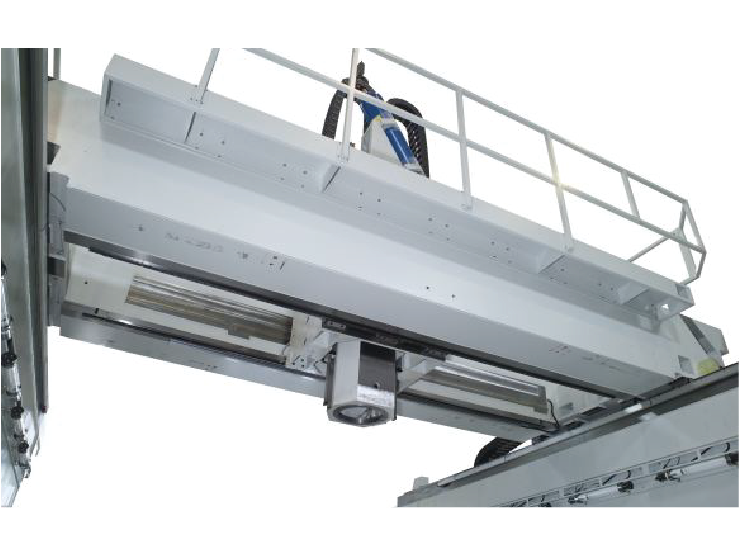

    XYZ轴高速线性马达驱动
    三轴均采双线性马达驱动,最高进给速度: 60m/min,最大加减速度: 5m/sec²

    附加头自动交换系统
    依据各种加工物特殊需求, 具备装夹各式样附加铣头的能力。虽受限刚性, 通常只适用微量移除量或少部份精加工之加工型态, 却因拥有极小的干涉区域得以深入特殊形貌的区域进行加工作业

    自动开合天棚防护钣金
    可移动式横梁的设计,低噪音且高防尘、防水、防油效果。
  • 规格 单位 SKM2740/50/60/80 SKM3240/50/60/80 SKM4040/50/60/80
    X轴 mm 4,000/5,000/6,000/8,000
    Y轴 mm 2,700 3,200 4,000
    Z轴 mm 1,000
    工作台长度 mm 4,000/5,000/6,000/8,000
    工作台宽度 mm 2,200 2,700 3,500
    工作台乘载 kg/m² 8,000
    快速进给 m /min XYZ=60
    轴加减速 m/sec² 5-8
    主轴孔锥度   HSK63A
    主轴转速 rpm 24,000
    主轴功率(S1/S6) kW 60/75
    主轴扭力(S1/S6) Nm 48/60
    建议搭配二轴头   叉式同动二轴铣头
    扭矩 Nm B=1,192/1,980
    C=1,050/1,740
    转速 rpm B=C=30(cont)/60(max)
    活动角度 deg HSK63A:B=±120° C=±360°
    剎车夹持力 Nm B=4,000 C=4,000
    刀库容量 pcs 30T
    最大刀长 mm 300
    最大刀径-邻近换刀 mm Ø100
    最大刀径-无邻近换刀 mm Ø130
    机台重量 tons. 52-99
    *以上规格为通用参考规格,若有其他特殊需求请联络业务人员,我们将提您最适合的解决方案
    *本公司保留最终修改规格与设计权利
