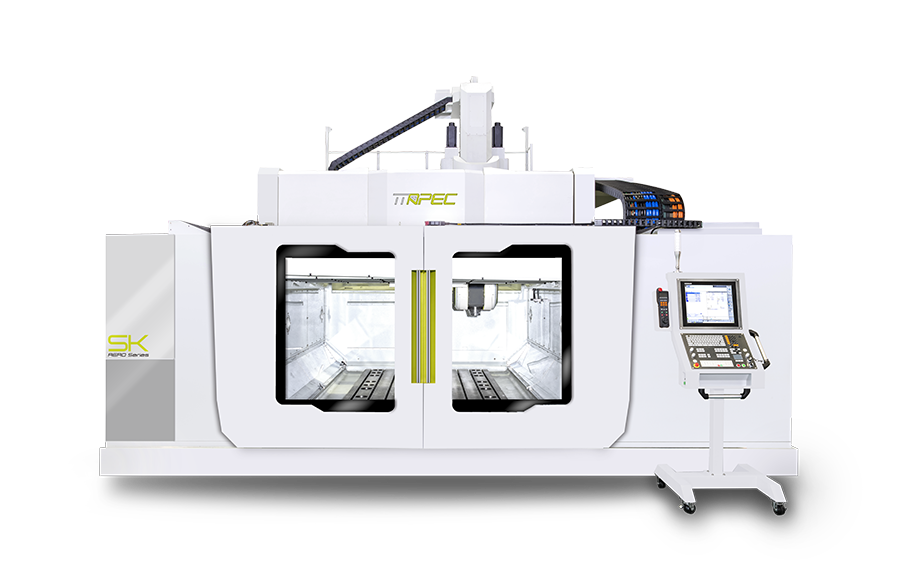

天车式五轴加工中心机

五轴高速龙门加工中心

SK series

  • SK
-五轴五联动
-航天专用机
-U型结构设计
-XY轴线马驱动
-Z轴螺杆驱动
-占地空间节省50%

  •







    全球最低的重心设计

    移动件重心与线轨移动平面的距离为0 , 让重心更靠近驱动面, 提升整体稳定性, 使机台拥有最佳刚性。

    横梁强力冲屑系统
    高压高流量泵浦, 多组强力喷嘴加压除屑, 快速带离工件上累积的切屑。



    Z轴为双螺杆驱动

    Z 轴驱动采双滚珠螺杆驱动, 此设计可确保移动件中心与配重中心保持同心, 并可有效减少当机台快速移动时抵抗重力所产生的震动。

    复合式排屑系统
    双排屑机配置, 有效排除切屑, 搭配大容量水箱, 稳定提供大水量切削冷却液及排除切屑的使用。

    自动开合天棚防护钣金
    可移动式横梁的设计, 低噪音且高防尘、防水、防油效果。

    附加头自动交换系统
    依据各种加工物特殊需求, 具备装夹各式样附加铣头的能力。虽受限刚性, 通常只适用微量移除量或少部份精加工之加工型态, 却因拥有极小的干涉区域得以深入特殊形貌的区域进行加工作业。
  • 规格 单位 SK2530/40/50/60/80 SK3020/40/50/60/80
    X轴 mm 3,000/4,000/5,000/6,000/8,000 2,000/4,000/5,000/6,000/8,000
    Y轴 mm 2,500 3,000
    Z轴 mm 1,000
    工作台长度 mm 3,000/4,000/5,000/6,000/8,000 2,000/4,000/5,000/6,000/8,000
    工作台宽度 mm 2,000 3,000/2,500/2,500/2,500/2,500
    工作台负重 tons 8,000
    快速进给 m /min XY=60 Z=40
    轴加减速 m/sec² 5
    主轴孔锥度   HSK63A
    主轴转速 rpm 24,000
    主轴功率(S1/S6) kW 60/75
    主轴扭力(S1/S6) Nm 48/60
    建议搭配二轴头   叉式同动二轴铣头
    扭矩 Nm B=1,192/1,980
    C=1,050/1,740
    转速 rpm B=C=30(cont)/60(max)
    活动角度 deg B=±120° C=±360°
    剎车夹持力 Nm B=4,000 C=4,000
    刀库容量 pcs 30T
    最大刀长 mm 300
    最大刀径-邻近换刀 mm Ø100
    最大刀径-无邻近换刀 mm Ø130
    机台重量 tons. 35-65
    *以上规格为通用参考规格,若有其他特殊需求请联络业务人员,我们将提您最适合的解决方案
    *本公司保留最终修改规格与设计权利
