龙门定柱式五轴加工中心机

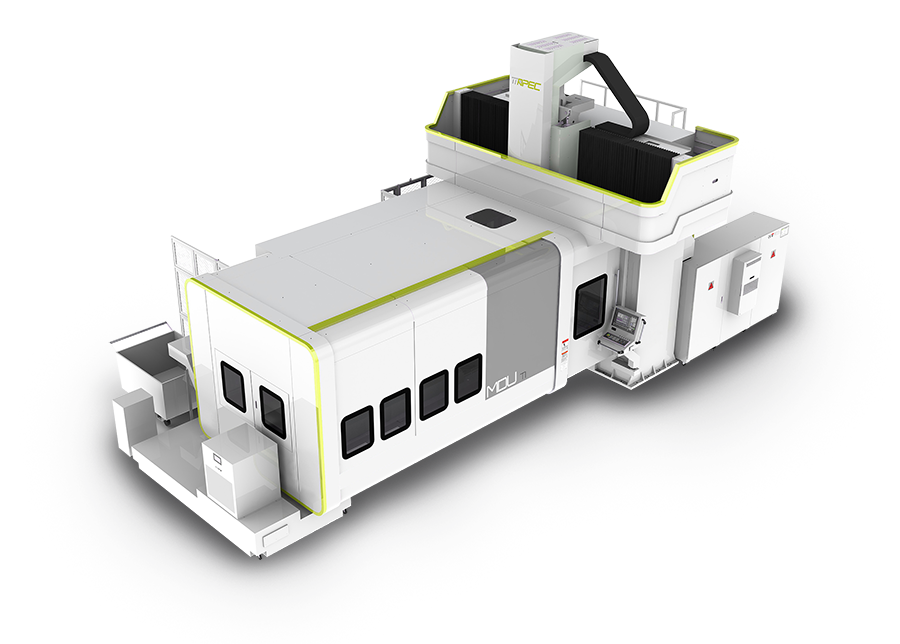

重负荷型五轴龙门加工中心

MDU-Titan series

  • MDU-TI
-高温合金专门加工机
-U型结构设计
-面积为一般龙门机器的二倍以上
-全密式钣金护罩

  • U型结构设计
    底床、立柱封闭力流结构底床与立柱U型结构设计,可减少自切削力点至进给力点间之传递力流。
    超大面铸造之立柱与横梁,截面积为一般龙门机器的二倍以上,大幅提升刚性与稳定度。

    全密式钣金护罩
    为避免切削液及金属飞屑喷溅,MDU-Titan采全密式钣金护罩做全方位的防护。

    X/Y/W轴均采用精密级滚珠丝杆
    精密级滚珠丝杆具有低噪音、省空间轻量化设计、高加减速、高精度、高重现性等优势,对于高导程及大直径滚珠丝杆提供较佳的工作质量。

  • 规格 单位 MDU-Titan
    X轴 mm 4,200
    Y轴 mm 2,800
    W轴 mm 1,000
    主轴鼻端至工作台距离 mm 350-1,350(立式)
    620-1,620(卧式)
    工作台长度×工作台宽度: 工作台承载 mm 4,000×2,060:8T
    快速进给 m /min X/Y=20, W= 12
    主轴孔锥度   HSK100A
    主轴转速 rpm 6,000
    主轴功率 kW 37
    主轴扭力 Nm 1,000
    刀库容量 pcs 32T
    最大刀长 mm 350
    最大刀径-邻近换刀 mm Ø125
    最大刀径-无邻近换刀 mm Ø250
    机台重量 tons. 20
    *以上规格为通用参考规格,若有其他特殊需求请联络业务人员,我们将提您最适合的解决方案
    *本公司保留最终修改规格与设计权利
